昵称:CZY 单位:四川省公路规划勘察设计研究院有限公司 来源: 时间:2023-07-21

立交智能布线中点击从匝道创建命令,跳出来缓和曲线S1和S2太长,显示致命错误,这个怎么解决呢,我是立交布好线了,已经有了pm和JD文件数据了。

你好,请将数据文件打包发过来,技术人员检查数据后再与您沟通解决。
昵称:浅浅 单位:浙江交工集团股份有限公司设计院分公司 来源: 时间:2023-07-22

您好,可以发一份2023.01.09智能横断面设计系列第九期——智能横断面图表成果输出_哔哩哔哩_bilibili这个视频中横断面模板出图使用的模板吗?

你好,已为您预留邮箱发送相关模板文件,请注意查收。
昵称:CZY 单位:四川省公路规划勘察设计研究院有限公司 来源: 时间:2023-07-23

使用加密狗打开纬地显示软件授权使用周期结束,或需要更新升级,让提供软件申请号联系客服。

你好,稍后客户人员将与您电话联系,请保持预留电话畅通。
昵称:695527574 单位:中水 来源: 时间:2023-07-12

土方调配过程中,取土场的前经济分界点、后经济分界点指,该纬地路线上的坐标点的开始、结束桩号?运距是取土场到路线桩号中心位置,还是其他?从相邻匝道导入土方,其匝道调配位置指?两匝道间的运距指?

你好,你的问题,回复如下,供参考:

1、经济运距是土方调配过程中,远运利用与外借的平衡运距,超过经济运距,在调配过程中,当运距超出经济运距时移挖作填就不如在路堤附近就地借土经济,以降低工程造价;

2、运距是土体重心到重心的距离(沿路线重心方向);

3、相邻桩号位置指相邻项目出口桩号位置,两匝道间距离指绕行距离(两项目间距离无法直接通过桩号计算,需用户录入)。

昵称:cuzz 单位:四川省交通厅交通勘察设计研究院 来源: 时间:2023-07-12

您好,可以发一份纬地挡墙绘制路堑墙断面图带挖方线的绘图模板吗

你好,已为您预留邮箱发送相关模板,请注意查收。
昵称:杨伟东 单位:苏交科 来源: 时间:2023-07-11

您好,可否发一个视频教程中的横断面绘图模板,就这一期的教程:【智能横断面设计系列第九期——智能横断面图表成果输出-哔哩哔哩】 spacer.gifhttps://b23.tv/ZZz99Ke

你好,已为您预留邮箱发送相关模板,请注意查收。
昵称:darcy 单位:中交三航院 来源: 时间:2023-07-11

你好 请问下设置纬地长链后,纵断面批量出图始终生不出来是什么情况? 纵断面区间绘图跟横断面都可以生的出来,

你好,请将项目数据发过来,技术人员检查数据后再与您联系解决吧。
昵称:darcy 单位:中交三航院 来源: 时间:2023-07-07

你好 纬地设计向导分段最多只能分1到9吗?  第十段分不出来是怎么回事呢

你好,设计向导中的分段功能,一般用于一条道路取不同设计速度及技术指标时分段使用,一般情况,一个项目很少超过10个分段,如果只是路幅宽度的变化,您可以通过编辑wid文件实现。
昵称:云淡风轻 单位:浙江数智交院 来源: 时间:2023-07-06

你好,目前我们用纬地做了一条有中央分隔带的城市道路,最早的数据是采用其他软件做的,设计高程线位置是定在路基中线中分带下部,也就是两侧车道横坡反向延长的虚交点。但纬地只支持设计高程在中分带边缘的位置。由于中分带较宽,两种控制方式带来的高差较大,请问是否有办法将设计高程的位置进行选择。

你好,这种情况下,原设计高程至中分带边缘的高差应该是一个固定值,在纬地软件中,将设计高减去上述差值,然后设超高旋转轴为中央分隔带边缘就可以啦。
昵称:纬地用户 单位:河南交规院 来源: 时间:2023-07-06

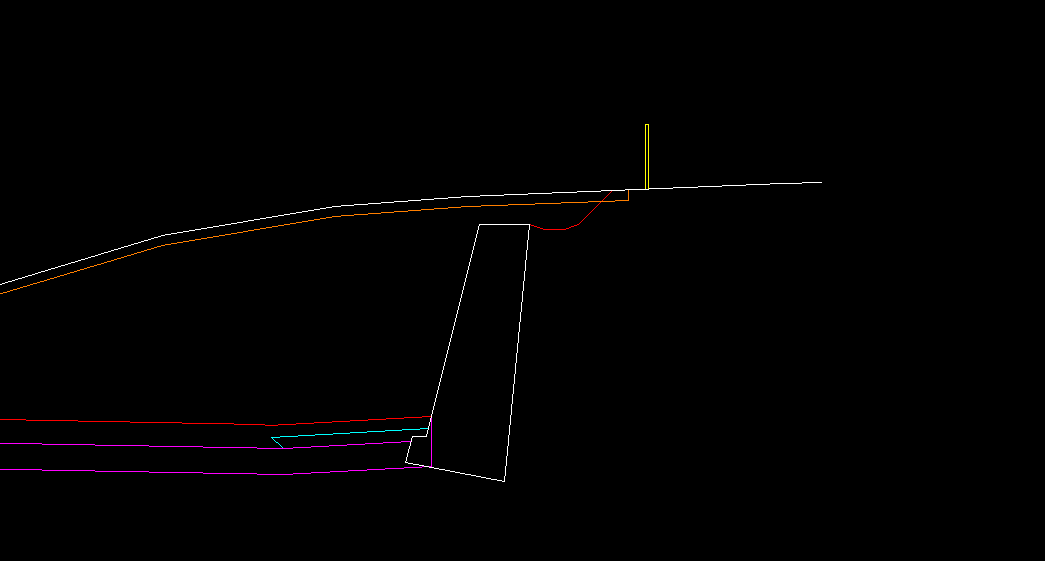

image.png我想要的效果是图中挡墙顶的浅沟在挡土墙左侧,增加挡土墙后水沟跑到墙顶了,请问这种情况需要调整什么来实现。问题2,设置完挡土墙,带帽出图后所有挡土墙顶都没有边坡线,请问这个情况需要如何操作调整

你好,您的问题回复如需,供参考:

1、应该是您边沟数据有问题,软件默认的情况挡墙是设置与边沟外侧的,建议检查边沟及边坡数据,如仍有问题,也可以直接电话联系技术支持部咨询;

2、应该是您当前项目出图模板中,缺少挖方边坡线,调整一下模板就可以啦。
